Документация на кабель ТЗГ была разработана в 60-х годах ХХ века. К настоящему времени, на территории бывшего СНГ, осталось два завода, выпускающих данную продукцию: завод ЧАО «ПП «Азовкабель» и с 1997 года завод «Электрокабель «Кольчугинский завод».
Кабели связи ТЗГ низкочастотные с кордельно-бумажной изоляцией, предназначены для каблирования телефонных и телеграфных узлов, устройств кабельных вводов и вставок в воздушные линии связи, устройств соединительных линий между АТС, а также АТС и МТС.
Кабели ТЗГ могут быть использованы для соединительных линий с использованием отдельных цепей в диапазоне частот до 552 кГц (для передачи до 120 каналов тональной частоты). Рабочее напряжение цепей кабелей до 430 В постоянного тока или до 300 В переменного тока.
Кабели связи ТЗГ предназначены для прокладки в телефонной канализации, трубах, блоках, коллекторах, тоннелях и внутри помещений при отсутствии механических воздействий на кабель, в среде нейтральной по отношению к оболочке.
Кабели ТЗГ могут быть использованы для соединительных линий с использованием отдельных цепей в диапазоне частот до 552 кГц (для передачи до 120 каналов тональной частоты). Рабочее напряжение цепей кабелей до 430 В постоянного тока или до 300 В переменного тока.
Кабели связи ТЗГ предназначены для прокладки в телефонной канализации, трубах, блоках, коллекторах, тоннелях и внутри помещений при отсутствии механических воздействий на кабель, в среде нейтральной по отношению к оболочке.

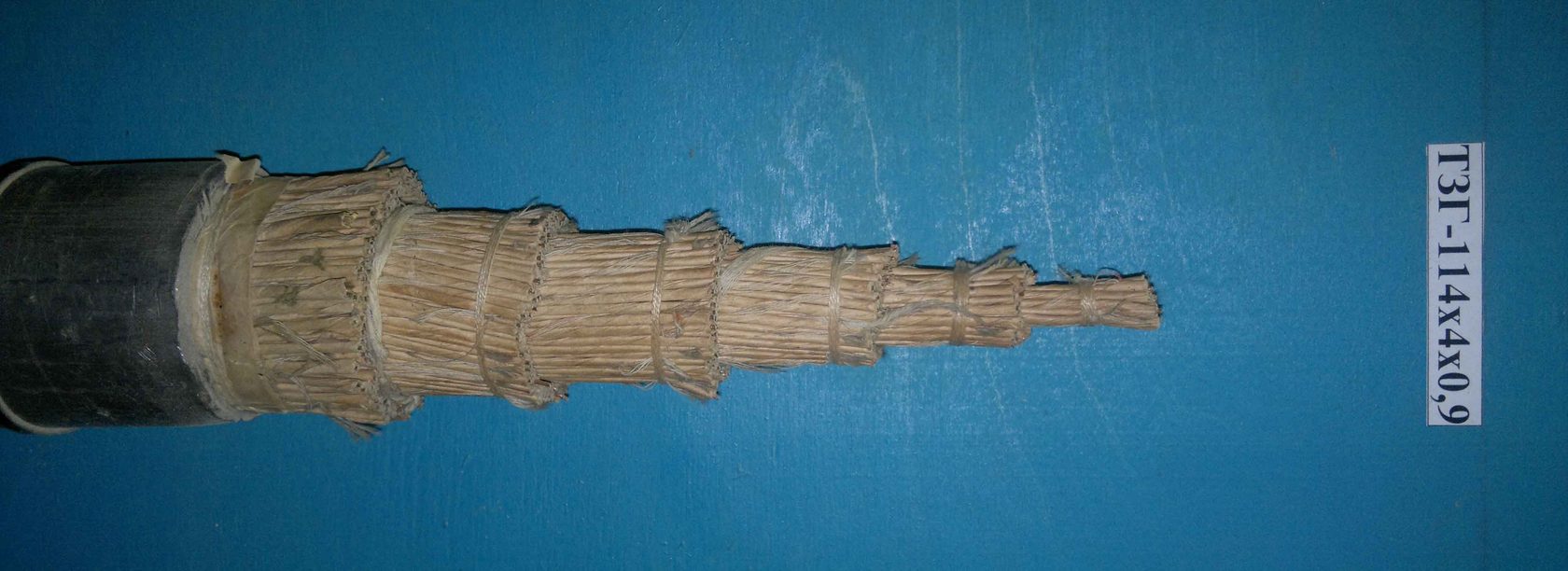

Элементы конструкции кабеля ТЗГ:
· Медная однопроволочная токопроводящая жила диаметрами 0.9 или 1.2 мм.
· Изоляция- кордельно-бумажная.
· Скрученная звездная четверка (группа).
· Сердечник, скрученный концентрическими повивами из групп.
· Поясная изоляция из двух бумажных лент, наложенных с перекрытием.
· Оболочка из сурьмянистого свинца.
Кабель ТЗГ из-за свинцовой оболочки получается очень тяжелый, что приводит к большим неудобствам при его транспортировке и монтаже. Также при монтаже кабеля возникают трудности связанные с большим радиусом изгиба - при резком или сильном изгибе кабеля целостность свинцовой оболочки легко нарушается. Также, при забитой канализации, можно легко повредить оболочку кабеля, при этом тяжело выявляются места повреждений и утечки воздуха. При попадании жидкости в кабель бумажная изоляция перестает выполнять свои функции.
Так как строительные длины кабеля ТЗГ небольшие - около 430 метров, то приходится применять большое количество соединительных муфт. Свинцовые муфты для кабеля дорогие и изготавливаются в основном под заказ, что увеличивает срок их поставки.
ПДК в атмосферном воздухе соединений свинца 0,003 мг/м³, в воде 0,03 мг/л, почве 20,0 мг/кг.
